Eigenbau Bastelanleitung für ein Rutentransportcase


Um Ruten einzeln und sicher transportieren zu können, habe ich mir folgendes Transportrohr gebaut. Der Vorteil ist, dass es individuell an die jeweilige Rute angepasst werden kann. Ich habe, wie in dem Bericht zu sehen, das Case für eine zweiteilige Castingrute gebaut, bei der der Griff abnehmbar ist. Beim Transport war mir die sensible Rute nicht immer optimal in dem Futteral geschützt, weshalb ich mich für den Bau eines maßgefertigten Transportbehältnisses entschloss.

Als erstes verfolgte ich den Gedanken, einen aufklappbaren Transportkoffer aus einem HT Rohr zu bauen. Doch das Rohr stand unter solcher Spannung, dass es sich noch beim Sägen total in sich verdrehte und instabil wurde. Im Anschluss entschloss ich mich ein passgenaues Transportrohr für die Rute zu basteln. Der geeignetste Ort um kreativ zu sein, war natürlich ein Baumarkt. Da das Case nur für eine Rute mit kleinen Rutenringen sein sollte, nahm ich ein  2 Meter langes HT Rohr mit einem Innendurchmesser von 45mm, außen waren es 50mm. Um die Rute im Inneren gut zu schützten, entschied ich mich für zwei je einen Meter lange Isolationsrohre mit einem Innendurchmesser von 22mm und einer Isolationsschicht von 13mm, um das Rohr auszukleiden. Um die beiden Enden zu verschließen, nahm ich noch 2 passende HT  Muffen, sowie 2 Verschlusskappen mit.

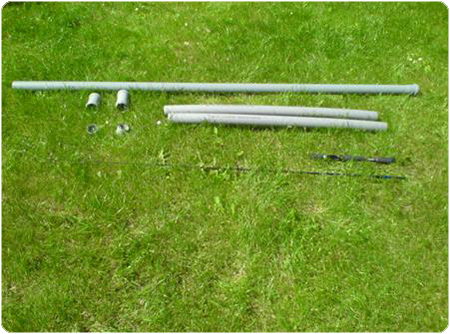

Der Einkauf:

1 x  2m HT Rohr 50mm

2 x  1m Isolationsrohre 22/13

2 x  HT Muffen 50mm

2 x  HT Verschlusskappen 50mm

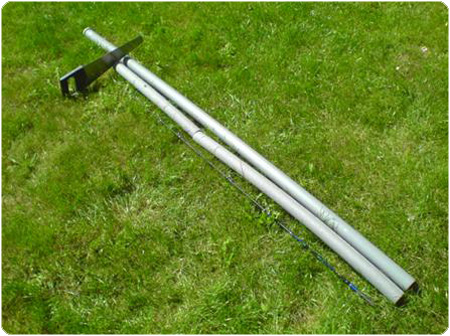

Nach dem Einkauf habe ich erst einmal das HAT sowie die Isolationsrohre auf die richtige Länge geschnitten. Ich habe die Länge so gewählt, dass an den Enden des Rohres noch ca. 5 cm Platz zum Polstern vorhanden waren.

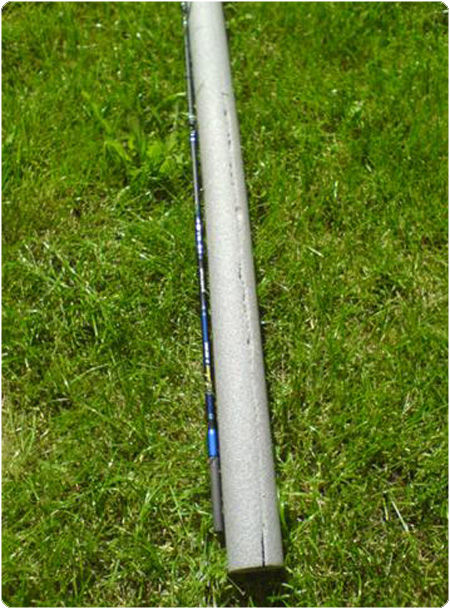

Der nächste Schritt bestand darin, den Teil der Isolation in die der größte Rutenring eingeführt wird, entlang des vorgegebenen Schnittes zu öffnen und mit einer Raspel etwa 2mm der inneren Isolation abzutragen. So würde die Rute perfekt sitzen, ohne den Ring zu beschädigen.

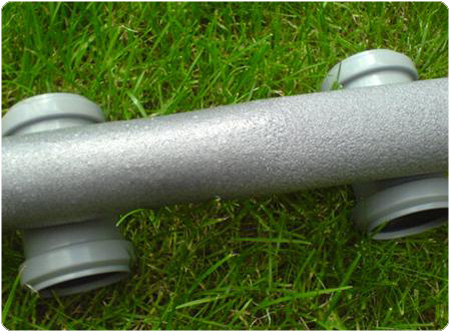

Als ich so weit war und die Isolation in das Rohr schieben wollte, ging gar nichts mehr. Die ersten  20 cm gingen wunderbar doch, dann ging es nicht weiter. Ich sprühte das HT Rohr von innen mit Silicon-Spray ein, doch das half auch nur begrenzt. Danach versuchte ich den Umfang der Isolation mit grobem Schmirgelpapier gleichmäßig zu verringern, was nicht den gewünschten Erfolg brachte. Die Oberfläche wurde im Gegenteil nur noch mehr aufgeraut. Lustlos nahm ich ein Feuerzeug und hielt es an die aufgeraute Oberfläche, welche sofort wieder glatt wurde. Ich hatte die Idee, die Oberfläche mit einem Heißluftföhn zu erhitzen. Dies brachte den gewünschten Effekt, das Rohr verlor etwas an Durchmesser und die Oberfläche verlor die „Rutschfestigkeit“. Das Föhnen geht relativ schnell und solange man nicht permanent nur eine Stelle bearbeitet, sehe ich keine Gefahr, dass die Isolation anfängt zu brennen oder durchschmilzt.  Auf der linken Seite ist gut die geglättete Oberfläche zu erkennen.

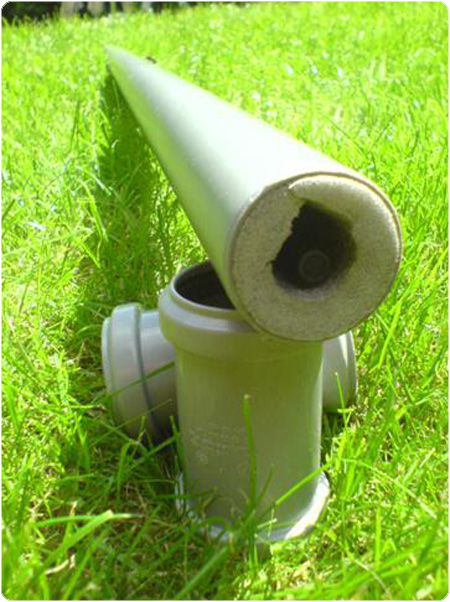

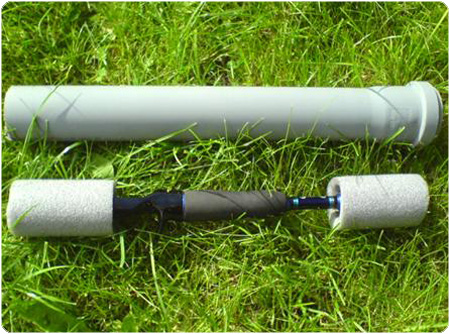

Jetzt ließen sich die Innenleben einfach ohne Silicon etc. in die Rohre schieben. Gut zu sehen ist die geraspelte Aussparung für den Rutenring.

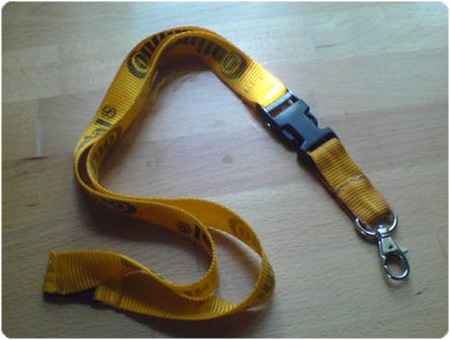

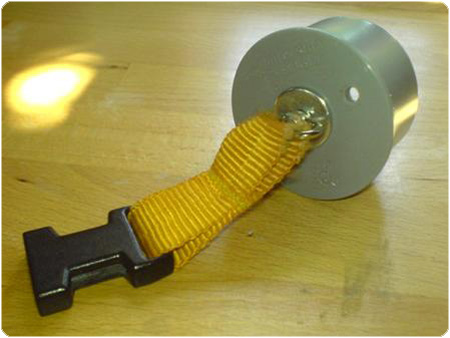

Um bequem an die sicher verstaute Rute zu kommen, baute ich noch einen Griff aus einem Key Lace, den man ja überall hinterhergeschmissen bekommt.

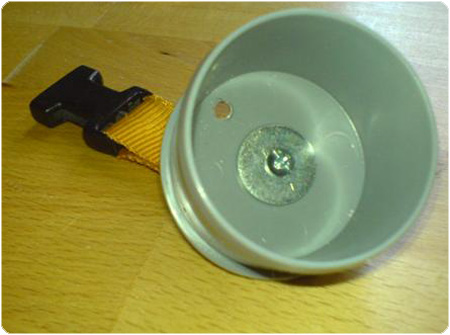

Und so sah er nachher aus:

Nun habe ich nur noch die Muffen mit je einer Schraube, Mutter und Unterlegscheiben an dem HT Rohr fixiert und die Verschlusskappen angesteckt, und das war es auch schon.

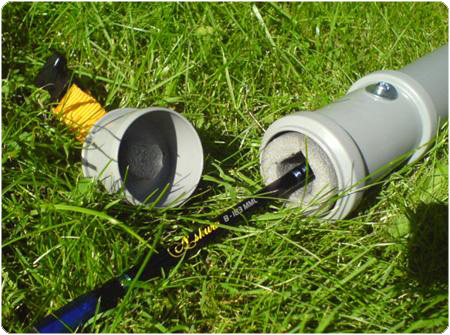

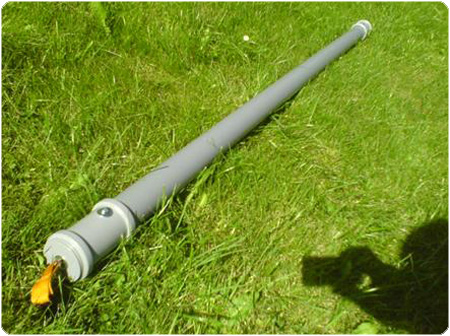

Das Ergebnis:

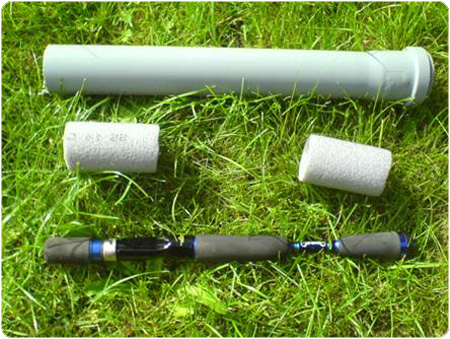

Aus den Resten werde ich gegebenenfalls noch ein Case für das Griffstück bauen.

Die gesamte Aktion hat mit Einkauf und diversem Ausprobieren etwa 3 Stunden gedauert.

Genutzte Werkzeuge:

–    Säge
–    Raspel
–    Heißluftföhn
–    Heißklebepistole ( zum fixieren von Polsterung in den Verschlusskappen )
–    Bohrmaschine + 5mm Holzbohrer
–    Schraubendreher
–    Ringschlüssel

Und noch diverse Kleinteile wie Schrauben, Unterlegscheiben, Muttern, Key Lace, etc.

Das Transportcase kann noch mit einem Tragegurt oder ähnlichem ergänzt werden. Durch Isolationen mit verschiedenen Innendurchmessern sollte es auch möglich sein, ein Transportbehältnis für einteilige Ruten zu bauen.

Viel Spass beim Nachbauen !

Jonas
