Anschlußmöglichkeiten Echolot an Bootsbatterie?

[greece68]

Servus Männers,

eine Frage an die Elektriker unter euch: ich möchte mein Echo über die Bootshauptbatterie (48AH Optima) für Kleinverbraucher (Bilge und Deckhand hängen dran) laufen lassen.
Der Bootsbauer hat blöderweise den Verteilerkasten so schlecht gesetzt, dass ich nicht ohne Riesenaufwand ein weiteres Gerät anschließen kann.
Also muss das Echo direkt an die Batterie über eine Verteilerlösung.

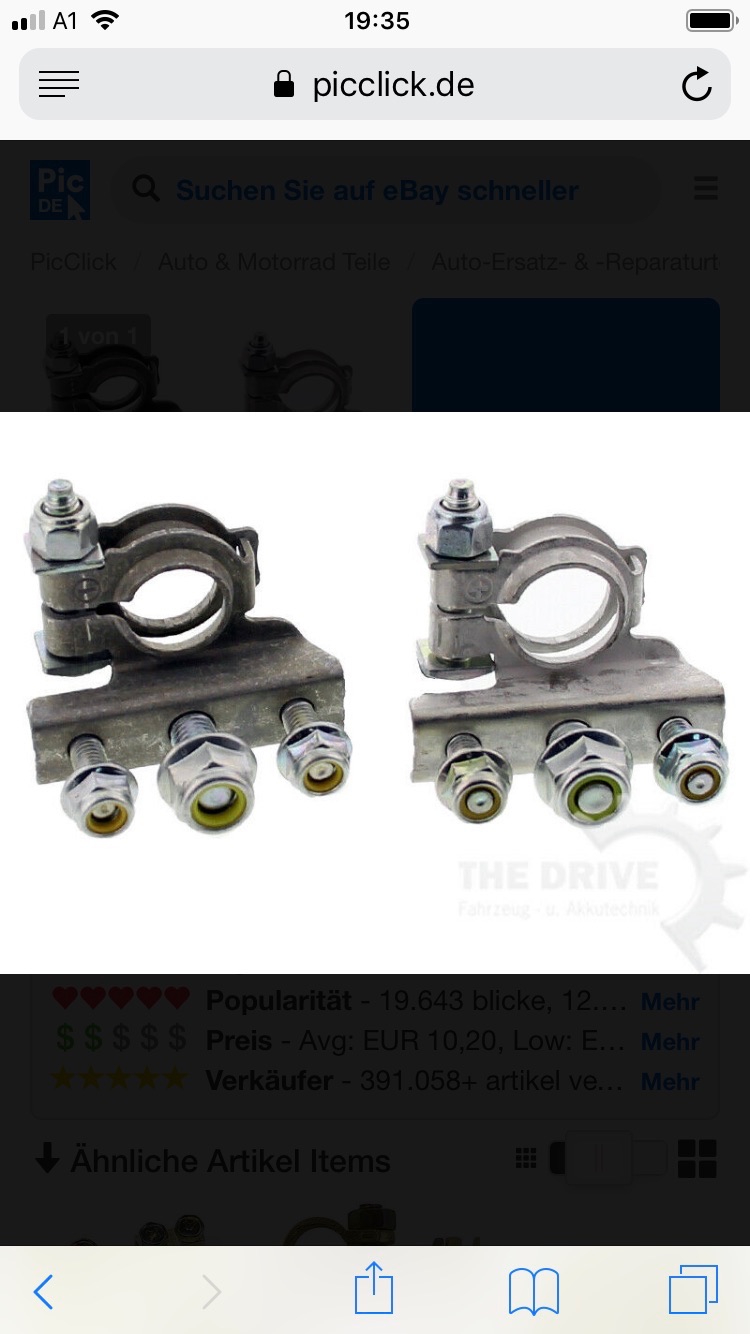

Normalerweise geht das ja mit solchen Polklemmen:

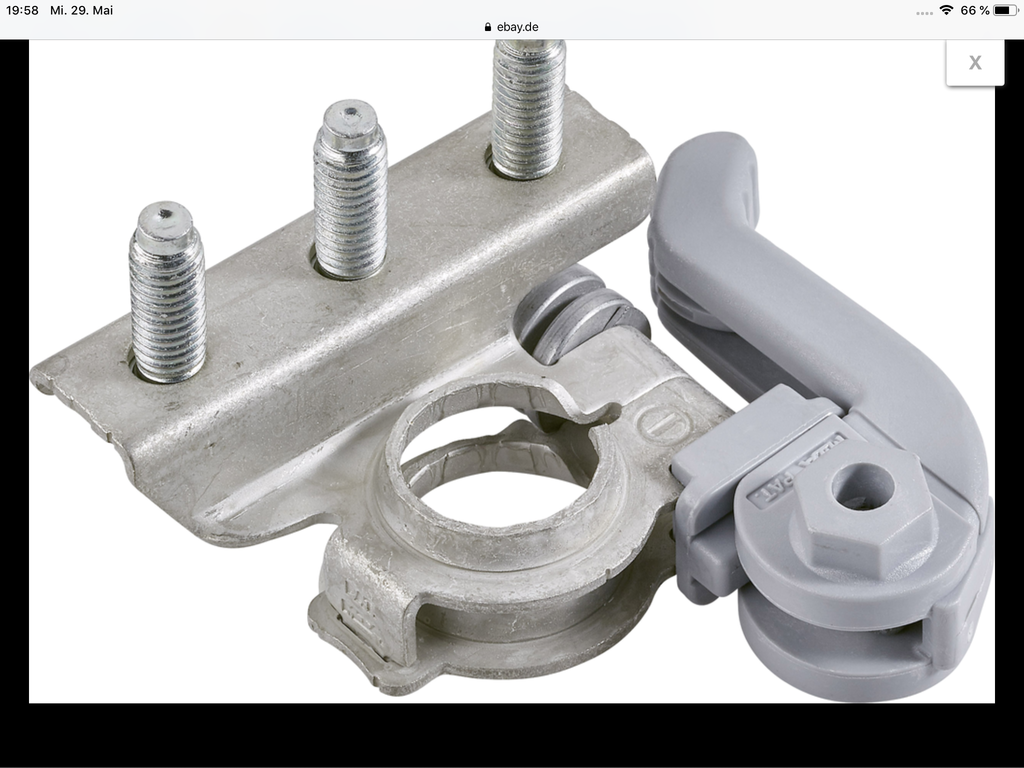

Jetzt würde ich aber gerne ne Schnellverschlusslösung, wie diese hier:

Dummerweise kriege ich von diesem Polanschluss nur die Variante für den Minuspol, für den Pluspol ist sie ausverkauft und wohl gerade nicht zu beschaffen.

Also, was tun - habt ihr zufälligerweise solche Teile irgendwo gesehen oder ga im Einsatz? Ich würde gerne eine Schnellverschlusslösung, da ich die Batterie auch aus dem Boot nehmen können möchte, ohne die Pol-Anschlüsse immer zu lösen und wieder anzuschrauben.

Ich brauche mindestens zwei Veteiler an den Polen (Kabel vom Verteiler im Bug und halt das Kabel vom Echo).

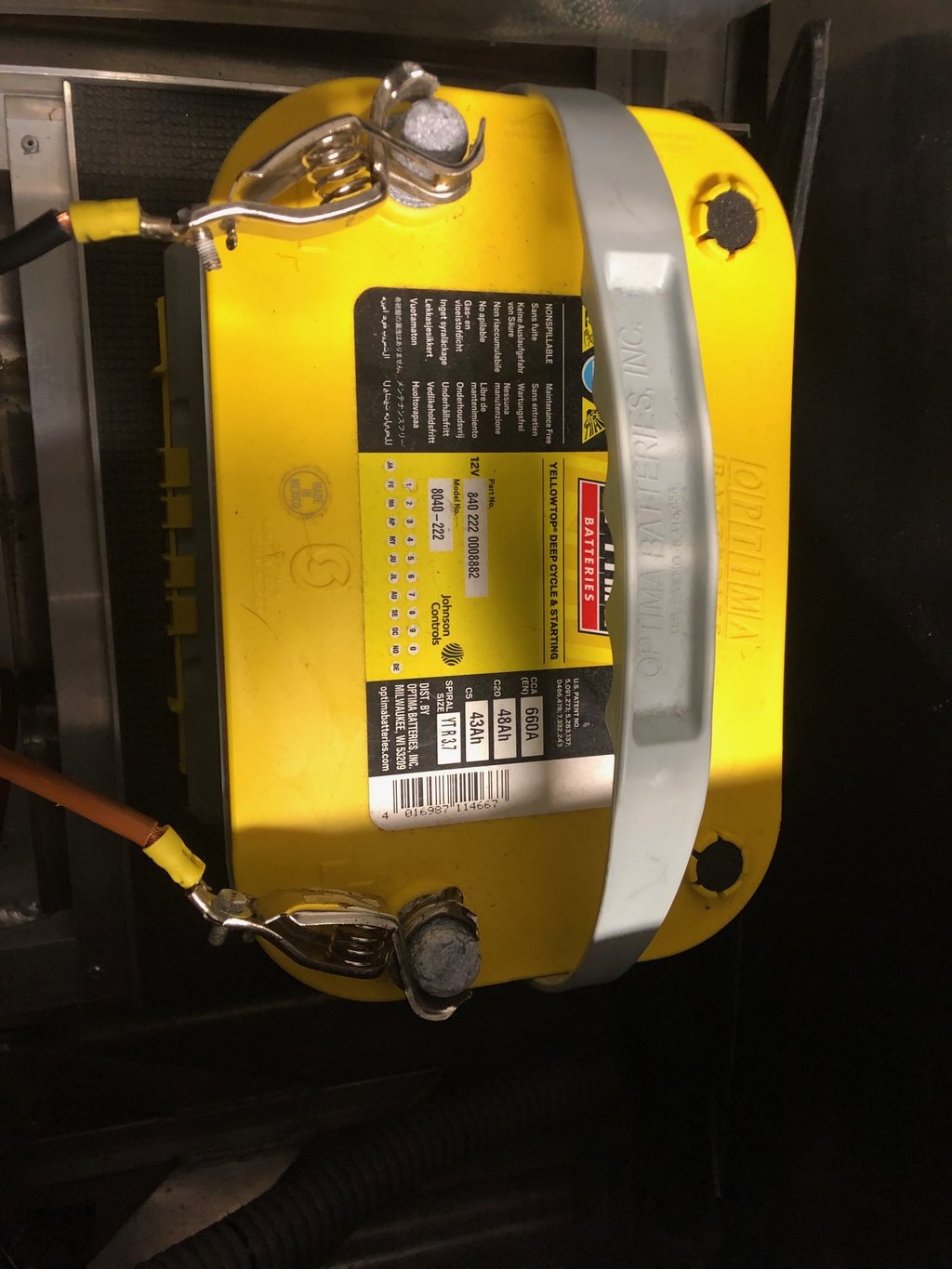

So sieht es btw. aktuell mit dem 1-Anschluss und einfachster Klemme aus:



[greece68]

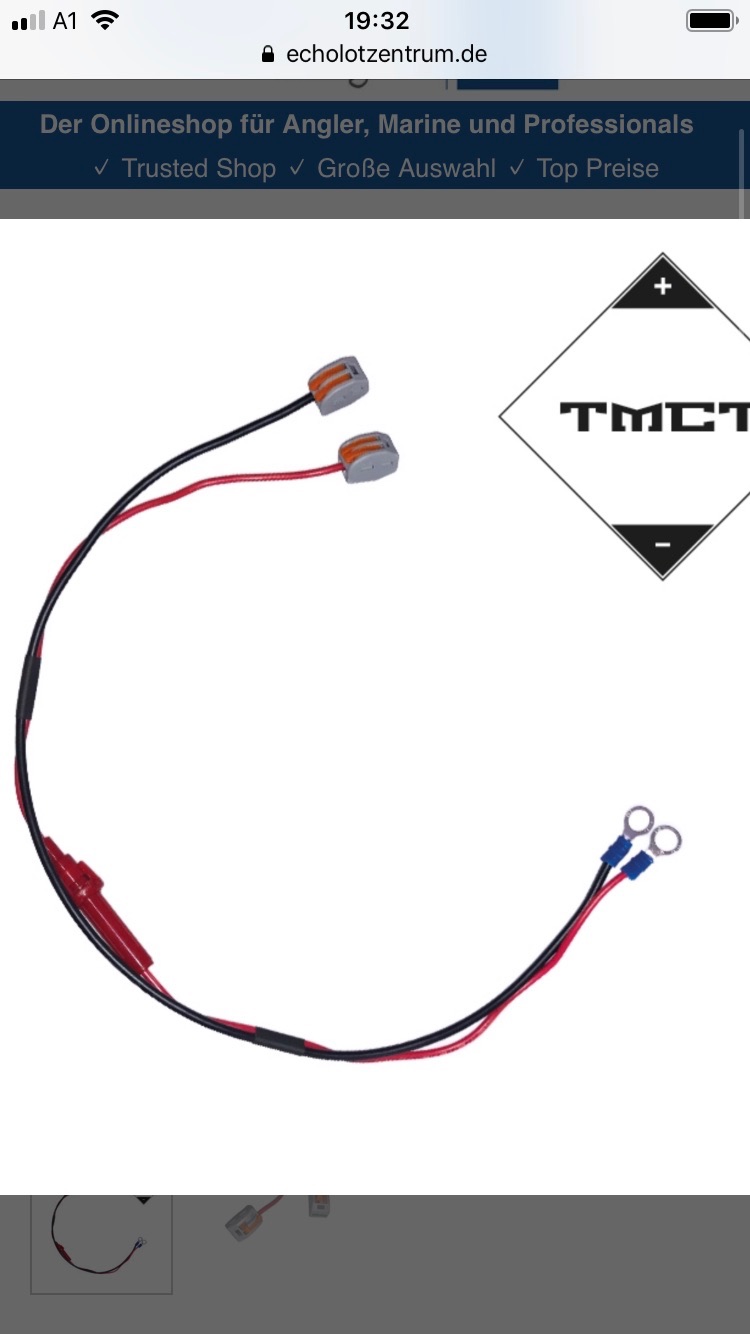

Achja, das ist das entsprechende Schnellanschlusskabel für Echo mit M8 Ösen:



[Sixpack77]

Servus Greece,

wie wäre es damit:
https://www.aliexpress.com/item/2x-...eb-47d7-9688-de5c42aacd56&transAbTest=ae803_5

Da gibt es natürlich noch mehr bzw. andere bei Ali.
Lieferung dauert halt bis zu 6 Wochen. Manchmal sind die aber auch in 10 Tagen da.

TL,
6-77



[greece68]

Servus Greece,

wie wäre es damit:
https://www.aliexpress.com/item/2x-...eb-47d7-9688-de5c42aacd56&transAbTest=ae803_5

Da gibt es natürlich noch mehr bzw. andere bei Ali.
Lieferung dauert halt bis zu 6 Wochen. Manchmal sind die aber auch in 10 Tagen da.

TL,
6-77

Danke, die habe ich auch schon gefunden...evtl. eine Idee mit Flügelschrauben zum schnellen Lösen...



[Bonanza69]

S

Danke, die habe ich auch schon gefunden...evtl. eine Idee mit Flügelschrauben zum schnellen Lösen...

Hab mir zu dem Zweck ein Klemmbrett an die Batteriebox angebaut.



[greece68]

Anhang anzeigen 87851
Hab mir zu dem Zweck ein Klemmbrett an die Batteriebox angebaut.

Okay, sieht grundsätzlich sehr gut aus...und ‚an’ das Klemmbrett schließt Du dann was alles an?



[Bonanza69]

Okay, sieht grundsätzlich sehr gut aus...und ‚an’ das Klemmbrett schließt Du dann was alles an?

Echolot und Richtungsensor des Minn Kotas resp. das Ladegerät.Die Batterie ist untergebracht unter einer Sitzbank,daher das Klemmbrett aussen an der Box.Desweiteren ist die Batterie über einen Sicherungsautomaten mit dem Bugmotor verbunden.



[greece68]

Ah, das Rigiflex...hatte ich auch mal ursprünglich angedacht...
Du legst also doch auch mehr als eine Verbindung auf die Anschlüsse der Pole...das wollte ich wissen. Gesichert sind die einzelnen Kabel eh auch.
Und mit den Flügelmuttern ist es dann ja auch schnell abmontiert, wenn man die Batterie mal aus dem Boot nehmen möchte. Mein Bugmotor ist an eine separate LifePo Batterie gehäng, die in einer Luke im Bugbereich steht.
